Особенности
- Большой диаметр отверстия шпинделя;
- Подшипники главного шпинделя обеспечивают высокую точность даже при длинных заготовках;
- Два токарных патрона для безопасного и надежного закрепления труб (опция);
- Оснащается пневматическим автоциклическим устройством для нарезания резьбы (опция для D-Turn Tube 530 и 585);
Стандартная комплектация
- 3-осевое УЦИ;
- 3-х кулачковый патрон 500 мм;
- Система автоматической
- 4-х позиционный резцедержатель;
- Электромагнитный тормоз шпинделя;
- Задняя бабка с
- Ускоренное перемещение X, Z;
- Система подачи СОЖ;
- Установочные опоры и болты;
- Вспомогательный инструмент;
- Инструкция по эксплуатации;
Технические характеристики |

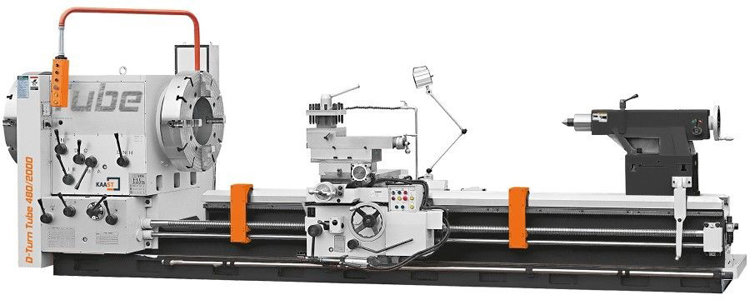

D-turn Tube 480 |
||||||||||
|
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
9000 |
||
Макс. диаметр точения над станиной |
мм |
Ø 960 |
|||||||||
Макс. диаметр точения над суппортом |
мм |
Ø 650 |
|||||||||
Расстояние между центрами |
мм |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
9000 |
|
Отверстие шпинделя |
мм |
Ø 156 (опция: Ø 230; Ø 310; Ø 360) |
|||||||||
Крепление патрона |
|
A2 – 11 или A2 – 15; A2 – 20; A2 – 20 |
|||||||||
Диапазон частот вращения шпинделя |
об/мин |
9-600 (или 6-400; 4-300; 3- 250) |
|||||||||
Диаметр пиноли задней бабки |
мм |
Ø 125 |
|||||||||
Конус задней бабки |
|
MK 6 |
|||||||||
Ход пиноли |
мм |
300 |
|||||||||
Подачи по осям: |
Х |
мм/об |
0,065 – 0,96 |
||||||||
Z |
мм/об |
0,13 – 1,92 |
|||||||||
Нарезание резьбы |
|
метрическая, дюймовая, диаметральная, модульная |
|||||||||
Мощность главного двигателя |
кВт |
15 (опция: 18,75 или 22,5 ) |
- Система двойного патрона;
- 4-х кулачковые патроны Ø600; Ø650;
- Планшайба с четырьмя
- Подвижный
- Ускоренное перемещение
- Конусная линейка;
- Быстросменный резцедержатель;
- Копировальное устройство;
- Шлифовальное устройство;
- Сверлильное приспособление;
- Пневматическое устройство
