Особенности
- Коробка передач универсального типа с возможностью нарезания метрической, дюймовой, модульной и диаметральной резьбы без смены зубчатых колес в гитаре станка;
- Расположение маховика на фартуке может быть справа или слева по желанию клиента;
- Направляющие станины закалены и точно отшлифованы;
- Исключительно низкий уровень шума;
- Ускоренная продольная подача (Опция);
Стандартная комплектация
- 3-х осевое УЦИ;
- 3-х кулачковый патрон
- 3-х кулачковый патрон Ø250 мм(C-Turn 270 и C-Turn 315);
- Устройство подачи СОЖ;
- 4-х позиционный резцедержатель;
- Освещение рабочей зоны;
- Микрометрический упор;
- Задний защитный щиток;
- Защитный
- Защитный щиток патрона;
- Вспомогательный инструмент;
- Инструкция по эксплуатации;
Технические характеристики |
C-Turn 230 |
|||||||||
1000 |
1500 |
2000 |
||||||||
Макс. диаметр точения над станиной |
Ø460 мм |
|||||||||
Макс. диаметр точения над суппортом |
Ø290 мм |
|||||||||
Расстояние между центрами |
1000 мм |
1500 мм |
2000 мм |
|||||||
Конец шпинделя |
D1-6 |
|||||||||
Отверстие шпинделя |
Ø56 мм |
|||||||||
Диапазон частот вращения шпинделя |
18 скоростей, 39 – 2800 об/ мин |
|||||||||
Нарезание резьбы |
дюймовая, метрическая, диаметральная, модульная |
|||||||||
Подачи |
Z |
0,06-0,88 мм/об. |
||||||||
X |
0,03-0,44 мм/об. |
|||||||||
Диаметр пиноли |
Ø75 мм |
|||||||||
Ход пиноли задней бабки |
170 мм |
|||||||||
Конус пиноли |
MK 5 |
|||||||||
Мощность главного двигателя |
5,5 кВт (опция: 7,5 кВт) |
|||||||||
Вес |
2000 кг |
2300 кг |
2600 кг |
|||||||
Технические характеристики |
C-Turn 270 |
|||||||||
1000 |
1500 |
2000 |
3000 |
|||||||
Макс. диаметр точения над станиной |
Ø540 мм |
|||||||||
Макс. диаметр точения над суппортом |
Ø360 мм |
|||||||||
Расстояние между центрами |
1000 мм |
1500 мм |
2000 мм |
3000 мм |
||||||
Конец шпинделя |
D1-8 (опция: A2-11) |
|||||||||
Отверстие шпинделя |
Ø85 мм; (опция: Ø105 мм) |
|||||||||
Диапазон частот вращения шпинделя (18 скоростей), об/мин |
25 – 1545 |
23 – 1293 |
||||||||
Нарезание резьбы |
дюймовая, метрическая, диаметральная, модульная |
|||||||||
Подачи |
Z |
0,06-0,88 мм/об. |
||||||||
X |
0,03-0,44 мм/об. |
|||||||||
Диаметр пиноли |
Ø75 мм |
|||||||||
Ход пиноли задней бабки |
170 мм |
|||||||||
Конус пиноли |
MK 5 |
|||||||||
Мощность главного двигателя |
7,5 кВт (опция: 11 кВт) |
|||||||||
Вес |
2400кг |
2700 кг |
3100 кг |
3200 кг |
||||||
Технические характеристики |

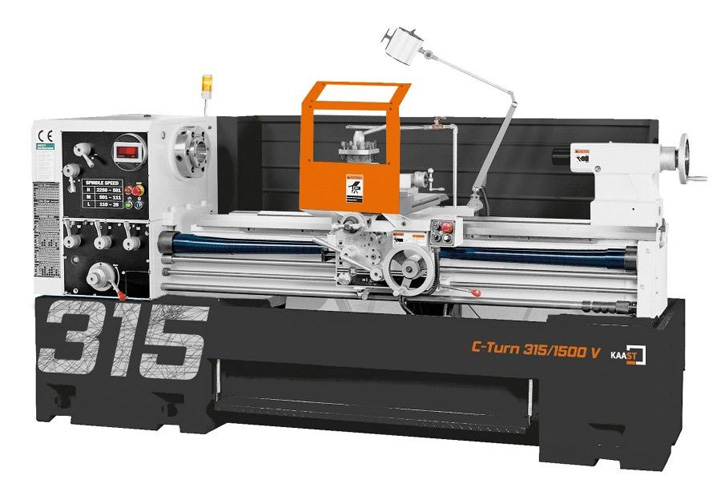

C-Turn 315 |
|||||||||
1000 |
1500 |
2000 |
3000 |
|||||||
Макс. диаметр точения над станиной |
Ø630 мм |
|||||||||
Макс. диаметр точения над суппортом |
Ø450 мм |
|||||||||
Расстояние между центрами |
1000 мм |
1500 мм |
2000 мм |
3000 мм |
||||||
Конец шпинделя |
D1-8; (опция: А2-11) |
|||||||||
Отверстие шпинделя |
Ø 85 мм ; (опция: Ø105 или Ø153 мм) |
|||||||||
Диапазон частот вращения шпинделя (18 скоростей), об/мин: |
25 – 1545 |
23 – 1293 |
15-840 |
|||||||
Нарезание резьбы |
дюймовая, метрическая, диаметральная, модульная |
|||||||||
Подачи |
Z |
0,06-0,88 мм/об. |
||||||||
X |
0,03-0,44 мм/об. |
|||||||||
Диаметр пиноли |
Ø75 мм |
|||||||||
Ход пиноли задней бабки |
170 мм |
|||||||||
Конус пиноли |
MK 5 |
|||||||||
Мощность главного двигателя |
7,5 кВт (опция: 11 кВт) |
|||||||||
Вес (нетто/ брутто) прибл. |
2550 кг |
2850 кг |
3250 кг |
3550 кг |
- Двигатель 7,5 кВт (C-Turn 230) и 11 кВт(C-Turn 270 и C-Turn 315)
- 3-х кулачковый патрон
- 3-х кулачковый патрон Ø300 мм(C-Turn 270 и C-Turn 315)
- 4-х кулачковый патрон с Ø250;
- 4-х кулачковый патрон с Ø250; Ø300;
- Планшайба
- ПланшайбаØ500 мм(C-Turn 270 & C-Turn 315)
- Конусная линейка для обработки
- Быстросменный резцедержатель
- Подвижный люнет
- Неподвижный люнет
- Ускоренная подача по оси Z
- Электромагнитный тормоз
- Бесступенчатая регулировка скоростей с функцией постоянной
